保定SF6环网开关设备结构与原理介绍

时间：2020-09-25 09:09:47     作者：河北华威电力设备厂家     来源：www.huaweidianqi.cn     浏览次数：279次

环网型配电系统是指高压开关柜采用双进线模式，两端各安装一台进线柜，形成闭合型供电系统，以保障供电的稳定性。SF6高压环网柜就是以SF6负荷开关作为主开关的高压环网柜。

一、SF6环网开关设备结构

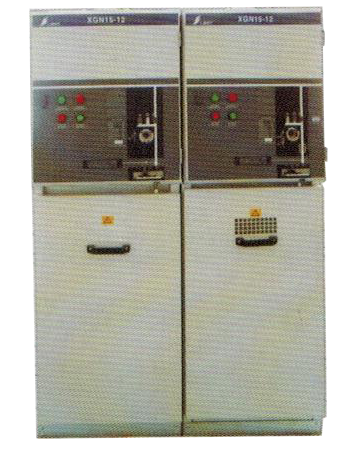

SF6环网开关设备分为控制室、母线室、电缆室三大部分。

1、控制室，主要安装有操作机构和二次线回路控制开关，是SF6负荷开关柜的控制中心，通过控制室可以控制开关分合、接地刀分合以及二次回路通断。

2、母线室相对简单，安装SF6负荷开关，母排通过母线室与各个高压开关柜连接在一起。

3、电缆室是空间至大的隔室，主要是接外线电缆，也有充足空间可安装接地开关、避雷器、加热板、照明灯、电流互感器等。

二、SF6环网开关设备原理

整个高压供电系统的环形供电是采用双进线实现的，当一个回路出现故障时，还有另一个回路可提供电源。

SF6高压环网柜性能主要是由SF6负荷开关决定的，SF6气体具有很好的绝缘灭弧性能，将开关安装在全封闭的SF6气体中可以提高开关的稳定性和寿命，因此SF6高压环网柜使用寿命长达20年。
